ＺＸドップラーライダー
ドップラーライダーZX300は地上高１０ｍから２００ｍまでの風速・風向・シア（速度勾配）・乱流強度の鉛直分布を計測します。
- 風況マストとの併用に最適
- IEC61400-12-1適合
- DNV GL Stage 3（融資適合データ品質）認定
- 遠隔監視が可能（携帯電話網を利用）
- 観測サイトでの設置・保守に対応します。
- レンタルを提供しています。
用途
- 風力発電アセスメント
- 風況観測・風況精査
- 風況シミュレーション・モデルの検証
- マイクロサイティング(風力発電機の配列検討)
- パワーカーブの検証
- ウィンドファームの稼動状態監視
- ウィンドファームの運転分析と管理のための風況観測
- ウィンドファームのリパワー(再構築)

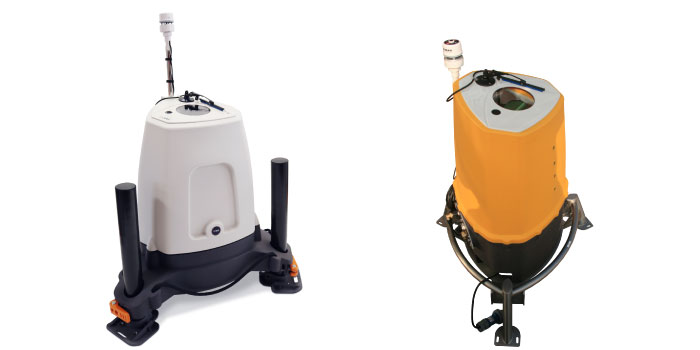

地上・洋上配備ドップラーライダー
| 地上設置向け | 洋上設置向け | |
| 機種 | ZX300 | ZX300M |
観測仕様
| 観測仕様 | ||
| 観測高度 | 10～200m | 同左 |
| 高度分解能 | +/- 0.07 m @ 10 m +/- 7.70 m @ 100 m | 同左 |
| 観測高度数 | 10高度（整数値）+固定38m | 同左 |
| データサンプリング | 50Hz（毎秒最大50点） | 同左 |
| 出力データ | 各高度3次元風速・風向1秒サンプリングデータ（品質管理済み） 各高度10分平均/標準偏差/最大最小データ（融資グレード品質管理済み） 気象データ（気温・大気圧・湿度ZX300M不適用） | 同左 |
| 風速精度 | 0.1m/s | 同左 |
| 風向精度 | <0.5° | 同左 |
| 計測風速 | 1m/s～80m/s | 同左 |
| スキャン角 （鉛直から） | 30° | 同左 |
装置仕様
| 装置仕様 | ||
| 寸法 | 900 x 900 x 1001mm | 805 x 845 x 966mm |
| 重量 | 55kg | 53.4kg |
| IP保護等級 | IP67 | IP67（外部冷却系統はIP68） |
| 消費電力 | 69W（常温での本体消費電力） | 同左 |
| 電源 | DC24V / AC90-264V 50-60Hz （電源ユニットの交換が必要） | 同左 |
| 動作温度 | -40℃ ～ +50℃ | 同左 |
| 保証 | 工場（英）出荷から3年 | 同左 |
| 定期点検期間 | 36ヶ月 | 同左 |
ZXドップラーライダーの電力消費について
これまで多くの設置で消費電力の計測してきました。冬季と夏季はそれぞれ冷却ファン、内部ヒーターの作動があり、消費電力は増大します。平均的には次の消費電力を必要とします。
- 春季と秋季：７０W前後（月50kWh前後）
- 冬季と夏季：９０W前後（月60kWh前後）
とはいえ、ぎりぎりの電力容量の電源はいけません。1.5～2倍ぐらいの能力の電源を確保しましょう。弊社では電源も用意します。配電線からの引き込みを優先しますが、無理なら独立電源を使います。
